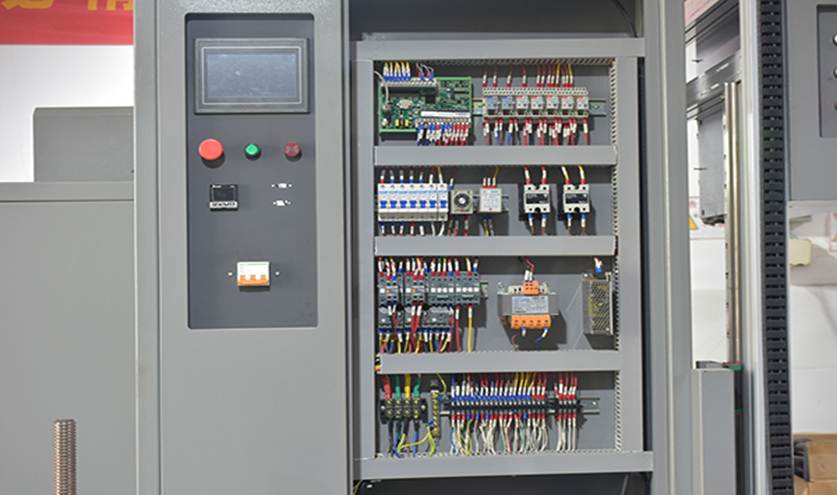

在快速溫變試驗箱的核心技術參數中，電源參數一欄中顯示為AC 3ψ4W 380V 50HZ。在與國外客戶對接過程中電壓的確認是非常重要的，因此電源電壓決定了設備技術方案的設計和試驗能否穩定運行，就國內電源電壓而言都是380V統一標準，國外因國家不同電壓也會相應不同，但市面上有些是三相四線有些又是三相五線，那么這兩種有何區別呢？

一、定義

• 三相四線制即TN-C系統，主要包含三根相線L1---(A)相、L2---(B)相、L3---(C)相和一根零線PEN，是工作零線與保護零線合一設置的接零保護系統。PEN線是為了從380V相間電壓中獲得220V線間電壓而設的，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。PEN線上有工作電流通過，PEN在進入用電建筑物處要做重復接地；屬于TN-C接地系統.

• 三相五線制即TN-S系統(含TN-C-S系統)，主要包含三根相線L1---(A)相、L2---(B)相、L3---(C)相及一根零線N還有一根地線PE，是工作零線與保護零線分開設置或部分分開設置的接零保護系統。PE線在供電變壓器側和N線接到一起，但進入用戶側后約不能當作零線使用。N線有工作電流通過，PE線平時無電流（僅在出現對地漏電或短路時有故障電流）；在380V低壓配電網中為了從380V線電壓中獲得220V相電壓而設N線，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。

二、區別

• 三相五線的優點是保護靈敏性與可靠性都比三相四線制的要高，因為PE線（即接地零線）是單獨設置，并且是直接接自電源變壓器中性點，變壓器的中性點已可靠直接接地，接地電阻較低，滿足系統保護要求。通常用于用于安全要求較高，在TN-S系統中，保護線與中性線分開(從變壓器起就用五線供電)，具有TN-C系統的優點，但價格較貴。由于正常情況下PE線不通過負荷電流，與PE線相連的電氣設備金屬外殼不帶電位，所以適用于數據處理和精密電子儀器設備的供電，也可用于有爆炸危險的環境中。在民用建筑中，家用電器大都有單獨接地極的插頭，采用TN-S供電，既方便又安全。

• 而三相四線保護線與中性線合并為PEN線，具有簡單、經濟的優點。當發生接地故障時，故障電流大，可采用一般過電流保護電器切斷電源，以保證安全。但對于單相負荷或三相不平衡負荷以及有諧波電流負荷的線路，正常PEN線有電流，其所產生的壓降呈現在電氣設備的金屬外殼和線路金屬套管上，這對敏感的電子設備不利。

對于快速溫變試驗箱來說采取三相四線的電源是能夠承受其負荷的，但若用戶有特殊試驗要求也可采用三相五線的設計。
