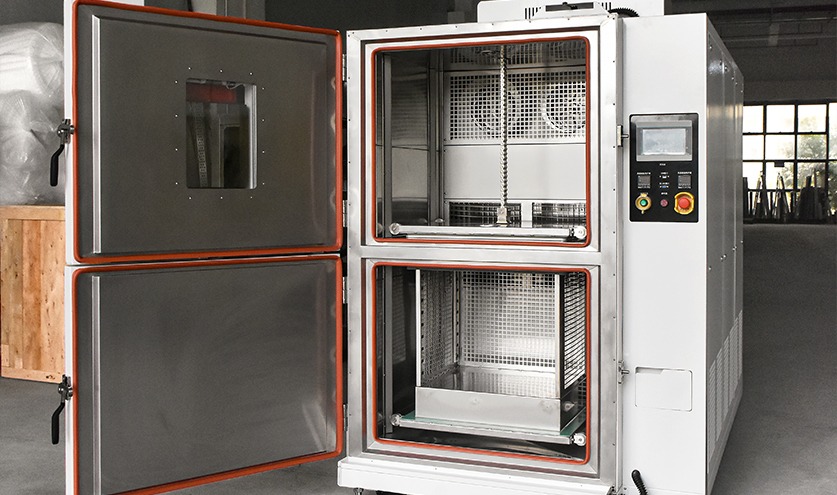

高低溫沖擊試驗箱的溫度控制原理
發表時間：2025-01-03 網址：http://xnczdjw.com/ 編輯：admin
高低溫沖擊試驗箱的溫度控制原理主要基于制冷、加熱和溫度控制系統的協同作用。以下是關于其溫度控制原理的詳細解釋：
一、制冷系統
高低溫沖擊試驗箱實現低溫環境的核心是制冷系統。主要由壓縮機、冷凝器、膨脹閥和蒸發器組成，通過制冷劑的熱交換過程實現降溫。
壓縮機：將制冷劑絕熱壓縮到較高的壓力，消耗功使排氣溫度升高。
冷凝器：制冷劑經過冷凝器等溫地與四周介質進行熱交換，將熱量傳給四周介質，從而實現降溫。
膨脹閥：制冷劑經過閥絕熱膨脹做功，溫度進一步降低。
蒸發器：制冷劑通過蒸發器等溫地從溫度較高的物體吸熱，使被冷卻物體溫度降低。
二、加熱系統
加熱系統通常通過電加熱方式實現升溫。當需要升溫時，控制系統會啟動加熱器，將電能轉化為熱能，并通過熱傳導和對流的方式將熱量傳遞給試驗箱內的空氣和樣品。
三、溫度控制系統
溫度控制系統是高低溫沖擊試驗箱的核心部分，負責監測和調節試驗箱內的溫度，確保溫度按照預設的程序進行變化。
傳感器：通過溫控傳感器（如PT100熱電阻、熱電偶等）實時監測箱內的溫度，并將測得的溫度信號反饋給控制器。
控制器：根據預設的溫度范圍進行計算和調整，通過控制加熱器和制冷系統的運行，實現對溫度的精確控制。
PID控制算法：大部分高低溫沖擊試驗箱采用PID（比例-積分-微分）控制算法來實現溫度控制。PID控制器通過調節比例、積分和微分三個參數來精確控制溫度變化，確保溫度的穩定性和均勻性。
四、風循環系統
為了提高溫度控制的精度和均勻性，高低溫沖擊試驗箱通常配備風循環系統。通過風扇在箱體內部循環空氣，使加熱或冷卻后的溫度快速而均勻地傳播到試驗區，避免局部區域的溫度過高或過低。
五、安全保護
為了確保試驗過程的安全性，高低溫沖擊試驗箱還配備過溫保護、漏電保護等安全裝置。當溫度超過預設范圍或發生漏電時，系統會自動切斷電源，防止事故發生。
綜上所述，高低溫沖擊試驗箱的溫度控制原理涉及制冷、加熱、溫度控制系統、風循環系統和安全保護等多個方面。通過精確控制這些系統的運行，試驗箱能夠在短時間內實現高溫和低溫的快速交替，從而模擬實際使用環境中的溫度變化情況。
